486

進化の爆発486の時代 intel　486DX　486SX　486DX2 486SX2 486DX4 QFPの486SX 486DX2 486DX4 　487SX 　 OVERDRIVE　 PentiumOverDrive

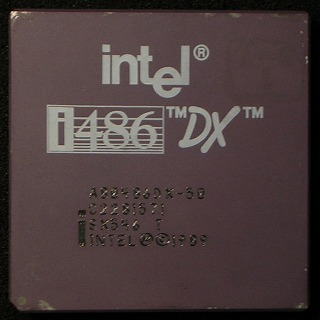

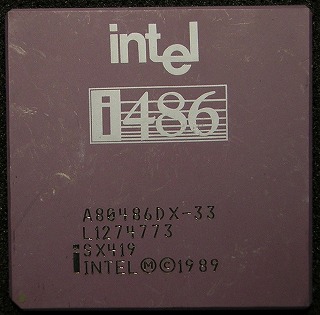

初期の486DX 33MHz	486DX　50MHz
486くらいまで来ると書くことが無くなってくるなぁ 486ではCPU内部に8KBのキャッシュを持っている（386DXは4Kbytes）。また、数値演算プロセッサ（コプロ）内蔵というのが非常に嬉しい。　馬鹿高いコプロ買わなくていいもんね。 50MHz版があったが、VHFに相当する周波数で駆動できるマザーもメモリーも少なく、その性能を引き出すのは大変だったと聞いている。もっともこの頃のPC‐9801は486 16MHzあたりでうろうろしていたので私には関係ない話であった。 CPUにヒートシンクだけでなくファンを付け出したのはこの頃から。

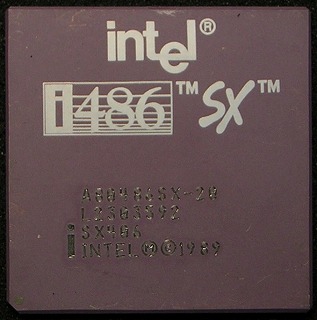

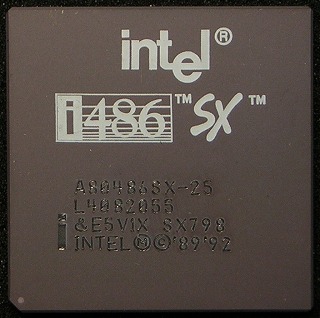

486SX　20MHz	486SX　25MHz
	････なんて想ってたら、数値演算プロセッサ内蔵の486DXに対して、数値演算プロセッサを取り除いたモデルが486SX。要するにコプロ部分が不良品のDXを売るために作ったモデル（噂）確かに安いんだけど、FPUが欲しければ487SXを買えってのは、intelにとっては「一粒で二度おいしい」ってことだよな。コプロを買わさずにCPUを買わせるんだから。 386SXは外部バス幅が386DXの半分だったが、486DX/SXは同じ。コプロの有無でDX/SXの名称を使い分けている。
486SX　33MHz

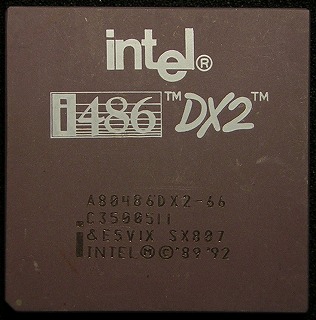

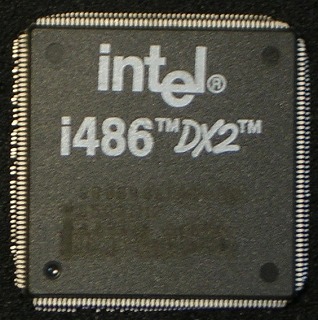

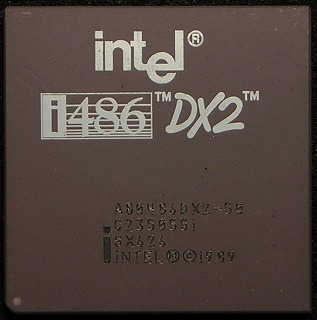

486DX2　50MHz	486DX2　66MHz
これは大ヒット作今じゃ当たり前の技術だけど、クロックダブラー搭載で、FSBの２倍のクロックで駆動する。　たとえば66MHz版はベースクロック33MHzでCPUの内部だけ66MHzになっている。メモリー等は高い周波数で動作させるのが難しいため、CPUだけ高い周波数で動かすのは理にかなっていた。

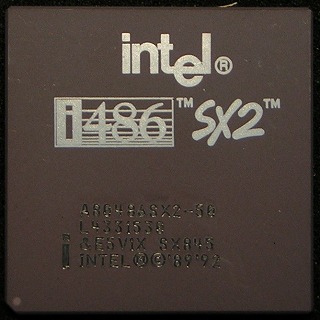

486SX　50MHz	486DX2　66MHz

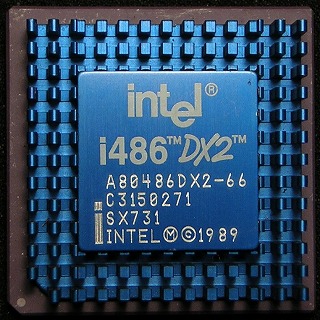

こっちはちょっと珍しくなるSX2名前の通りコプロを殺したDX2と想えば一番近い。右はヒートシンクを載せたDX2。どういうマシンに乗っていたのか不明だが、後のODPRみたいなもんか？

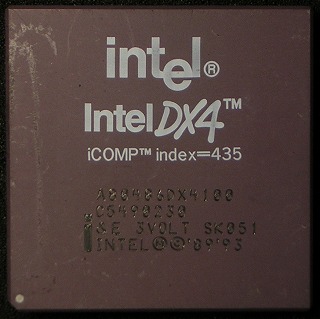

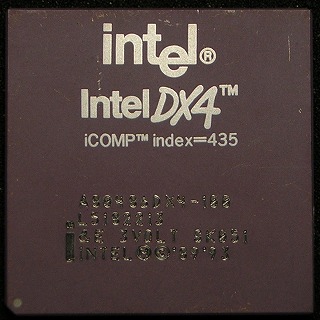

486DX4　100MHz	486DX4　100MHz
この辺からicomp値という化け物が出てくる、CyrixやAMDのPRのことを言う資格はないよな。根拠不明なicompはすぐに廃れてしまいました。そうそう、DX4は3倍速で下駄を履いていました。　DX4なのに３倍とはこれいかに？時期的にPentiumの発表時の最高性能CPUだったので何かと対比されました。　これがP5の66MHzではDX4といい勝負だったわけで、圧倒的な差を出さないのか？それとも出せないのか？

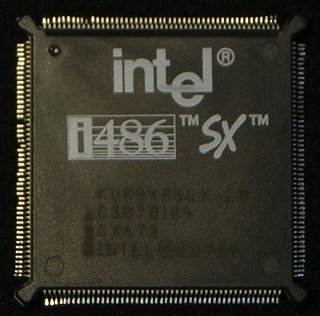

	ノート機に載せられることが多かったQFPの486SX じっさい、数値演算バリバリの表計算でもやらない限り、486SXでも十分事足りたし。 DX4まで来るとかなり熱くなった。とてもノート向きとは言えない・・・・・あっ！、鬼っ子の486SX(J)の写真がない！
486SX　33MHz

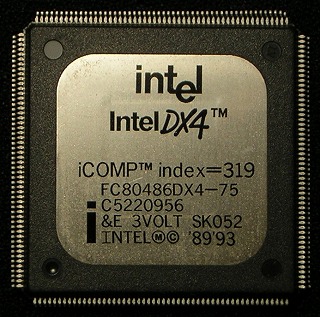

486DX　50MHz	486DX4　75MHz

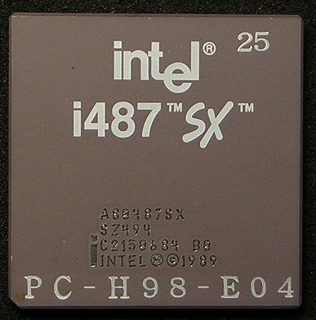

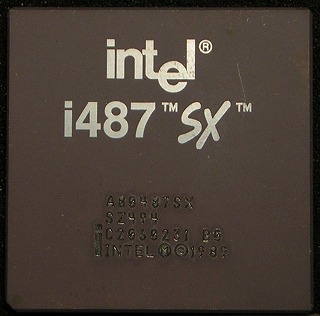

487SX	486SX　25MHz
だんだんわけがわからなくなってくるintelの命名法。 487SXは数値演算プロセッサを持たない486SX用の数値演算コプロセッサ。コプロだから487でいいんだろうけど、なんでSXなんだ？？487でやめときゃまだ良いのに、多分重役が酒かっくらって適当に付けてしまったんだろう。ちなみにコプロ用ソケットに487SXを挿すと隣の486SXは停止する。整数演算も浮動小数点演算も487SXが行う･････って486DXと同じやんか？とおもったら、487SXの内身はほとんど486DXと同じだった。右の487SXはPC-H98からの引き剥がし品。　あのなぁ、PC-H98シリーズ買う奴はさっさとDX買っとけよ（--;

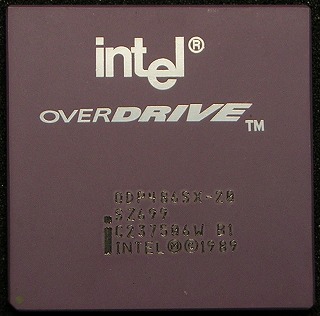

	ヒートシンク無しのOVER DRIVE これがこの後に続くOVERDRIVEの魁であったわけだ。 486マシンのマザーにはOverDrive用のソケットが用意されていて、これをダシにしてintelは良い商売をしていたわけですね。初代のOVERDRIVEはセラミックパッケージだったが、すぐにヒートシンク付きに代わった。しかしネーミングがいいね、なんかものすごく性能があがるような気にさせます。
OVERDRIVE 20MHz

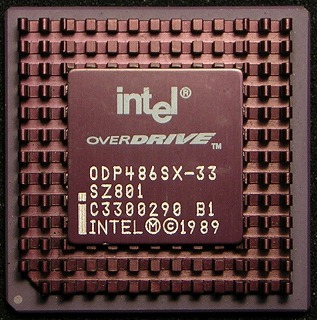

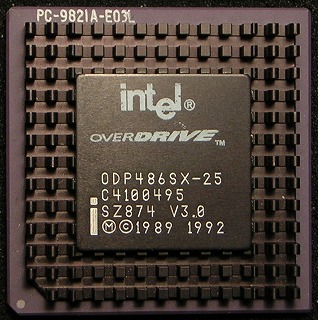

ODP486SX 25MHz	ODP486SX 33MHz

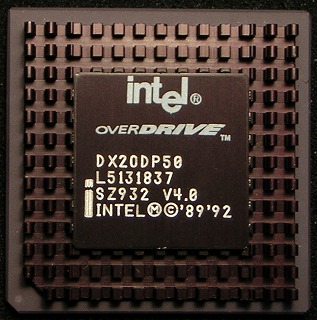

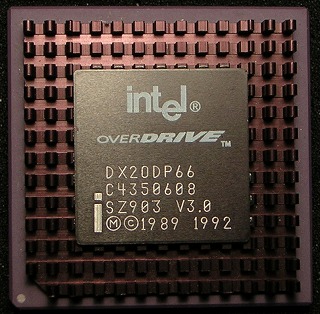

DX2ODP 50MHz	DX2ODP 66MHz

	この辺は続々と出てくるOVERDRIVEの数々。全部別の製品です。結局、PentiumII OVER DRIVEまで延々と10年ほどOVER DRIVEは作り続けられることとなる CPU性能が倍になってもマシン全体のパフォーマンスが倍になるわけではないと気付いたのはこの頃（ｗ

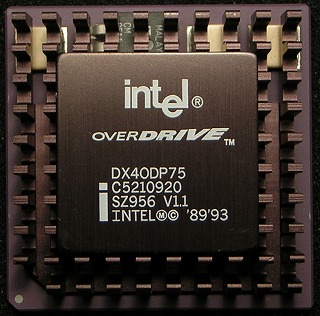

DX4ODP 75MHz

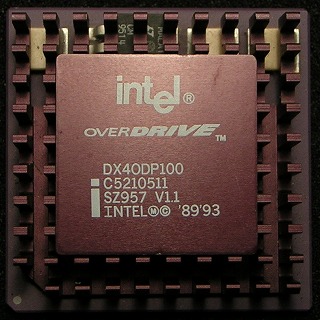

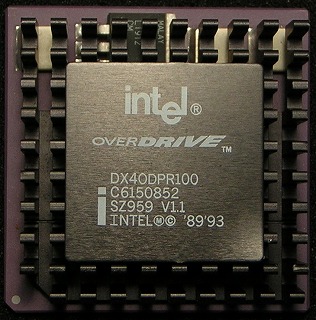

DX4ODP 100MHz	DX4ODPR 100MHz
型番の混乱も、そろそろ間違い探しの領域に達してきた。下の二つはDX4ODPとDX4ODPRなのである。 DX4ODPは、数値演算コプロセッサ（487SX）用Socket2に装着する。つまりODPソケットを持つのマザーボード用。 DX4ODPRはODPソケットを持たないマシン用。486DXや486DX2の入っているSoket1に挿す。 DX4ODPのほうが1ピン多い169ピン　１ピン多いのは元のCPUを殺すための物（ｗ

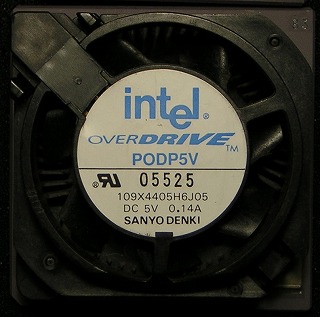

	ほぼ同時期に出たP5用のODPも似たような型番なので迷いやすいがこれは486用。確かにPentiumの技術は取り入れられているが、Pentiumという名前のイメージを利用したかっただけのような気がする。 FSB33MHzの2.5倍駆動で83MHz AT互換機用とPC-98用にTYPE-KとTYPE-Sがあった TYPE-Sを使ったが、確かに速くはなるものの、劇的とまでは行かなかった。それならDX4でも良いんでないかい？
