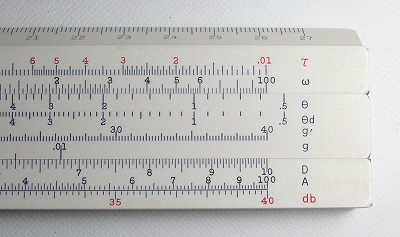

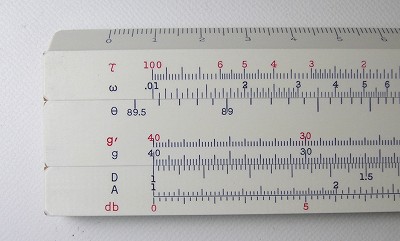

表面　　τ, ω [ Θ,Θd, g', g] D , A , db

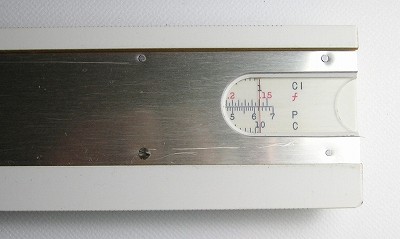

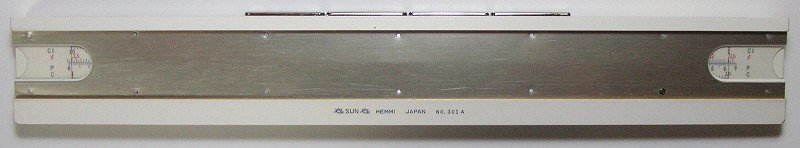

 裏面　　 [ CI  , f , P , C ]   ※　[ ] 内は滑尺

2005/12作成

本邦初公開（笑　いや、もちろん1964年当時は公開されていたでしょうが。

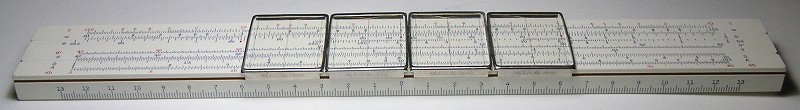

これを手に入れたときにまず目を引いたのは、もちろん４連カーソルです。「・・・・なんじゃこりゃ？！」が正直な感想です。装備されている尺度も通常の物とは全然違います。「なんじゃこりゃ？！」^2

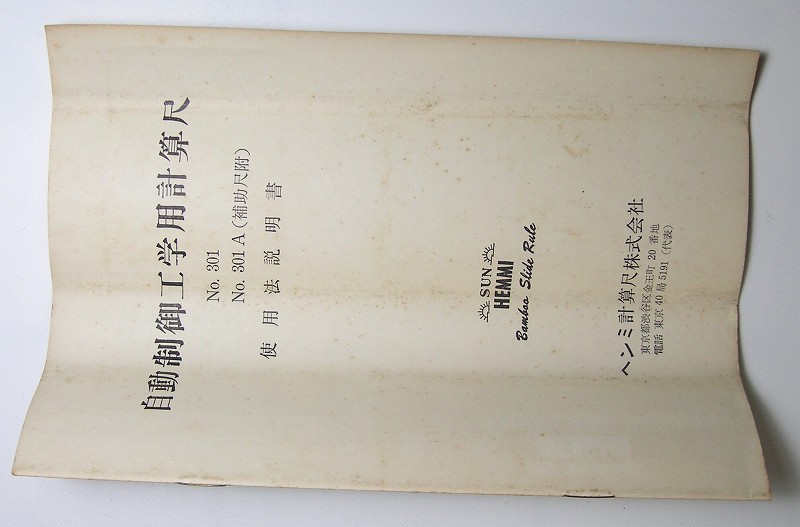

2005/10に説明書付きの物を手に入れて、やっと使い方が判ってきた（ような気がする）次第です。

この計算尺は周波数応答特性を求めるために作られた物で、正弦波状の入力信号がある物理系に入ったときの出力信号の振幅の増加の割合および位相のずれを簡単計算することが出来ます。

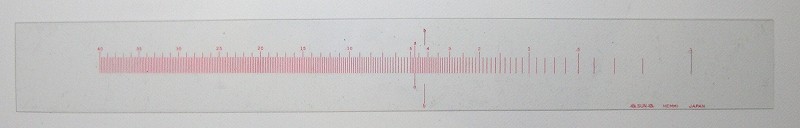

カーソルは全て３本線です。ω訳の基線と２π／１０≒0.628と１０／２π≒1.59の間隔に等しくなっています。
これで周波数・振動数・周期の換算に用います。

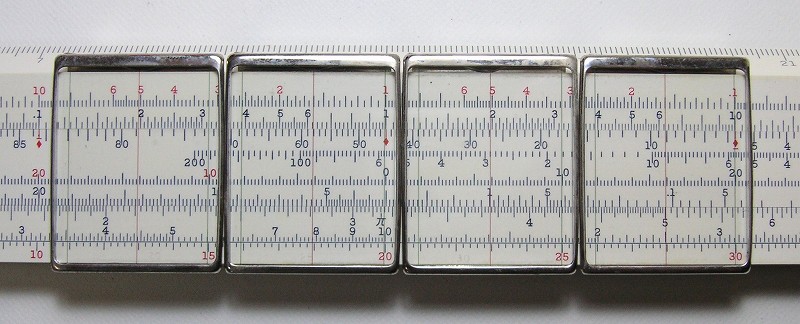

４連カーソルは、ゲインと位相角を求めるために用います。
・・・・・・はっきり言って何のことかまだよくわかっていません････orz

自動制御工学に正弦波の周波数特性？デジタル回路じゃないから正弦波を用いてるだろうか？？
東京工業大学の伊沢計介（故人）の発明になる物だそうです。その業界の「自動制御入門」はベストセラーだったそうで。
いっぺんしっかり勉強しないと使い方の意味さえ判らない(T_T)
